Descarregador de big bag com controle de pesagem

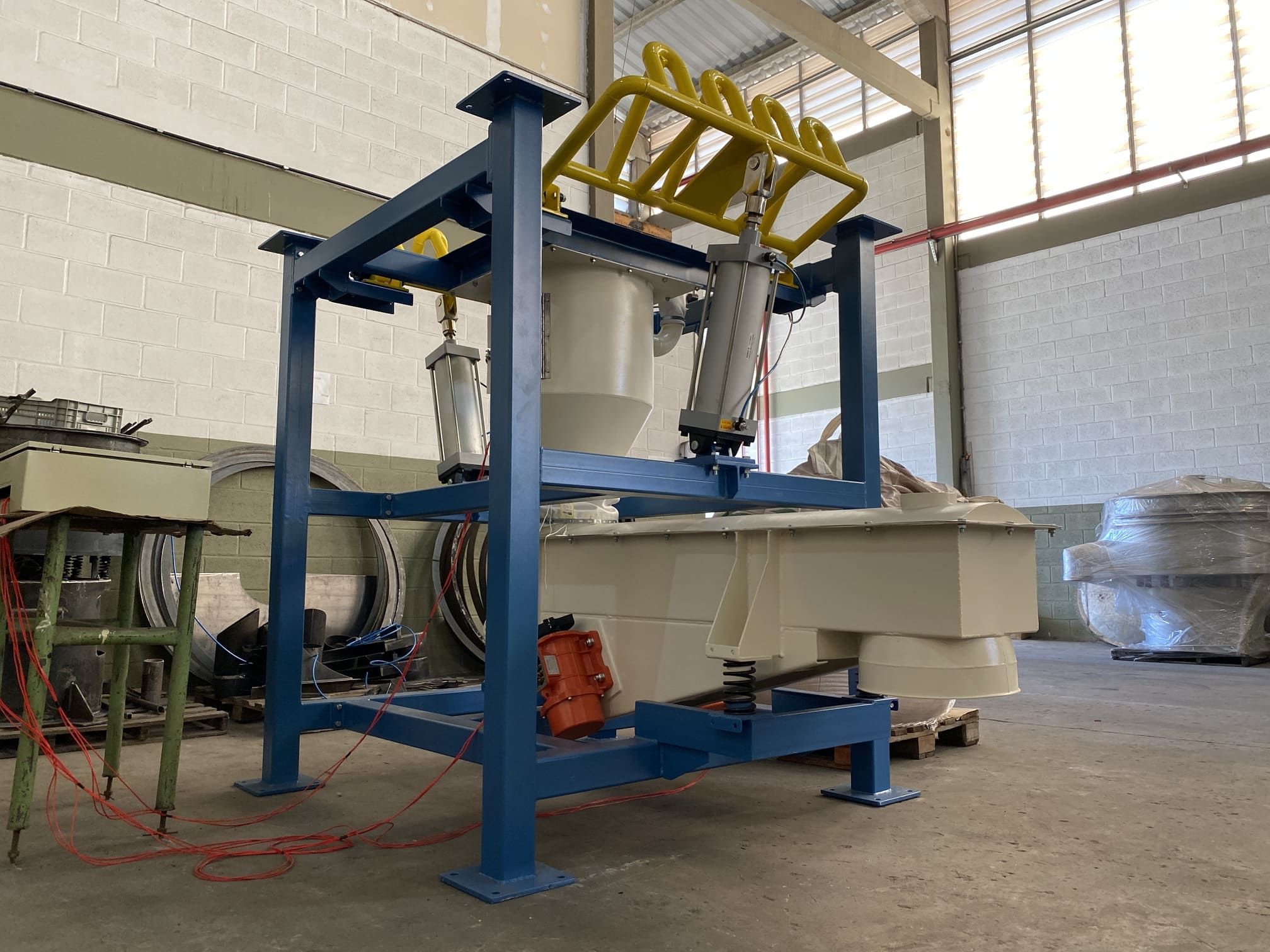

Unidade apoiado sobre células de cargas e sistema de ajuste de altura por intermédio de cilindros pneumáticos
Clique nas imagens para ampliar

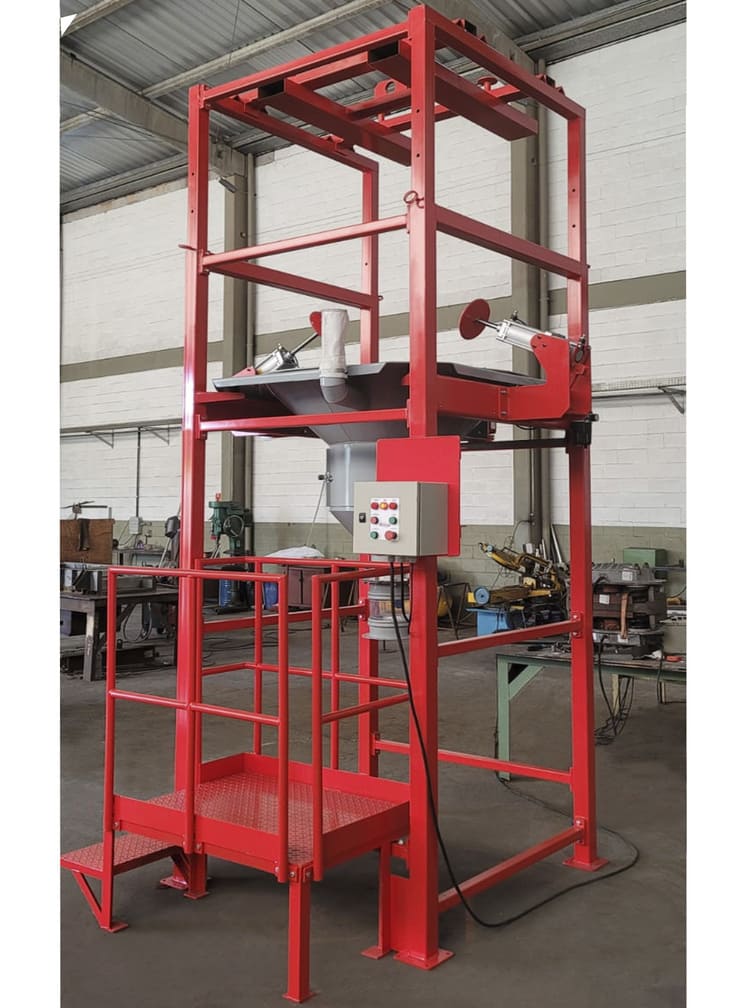

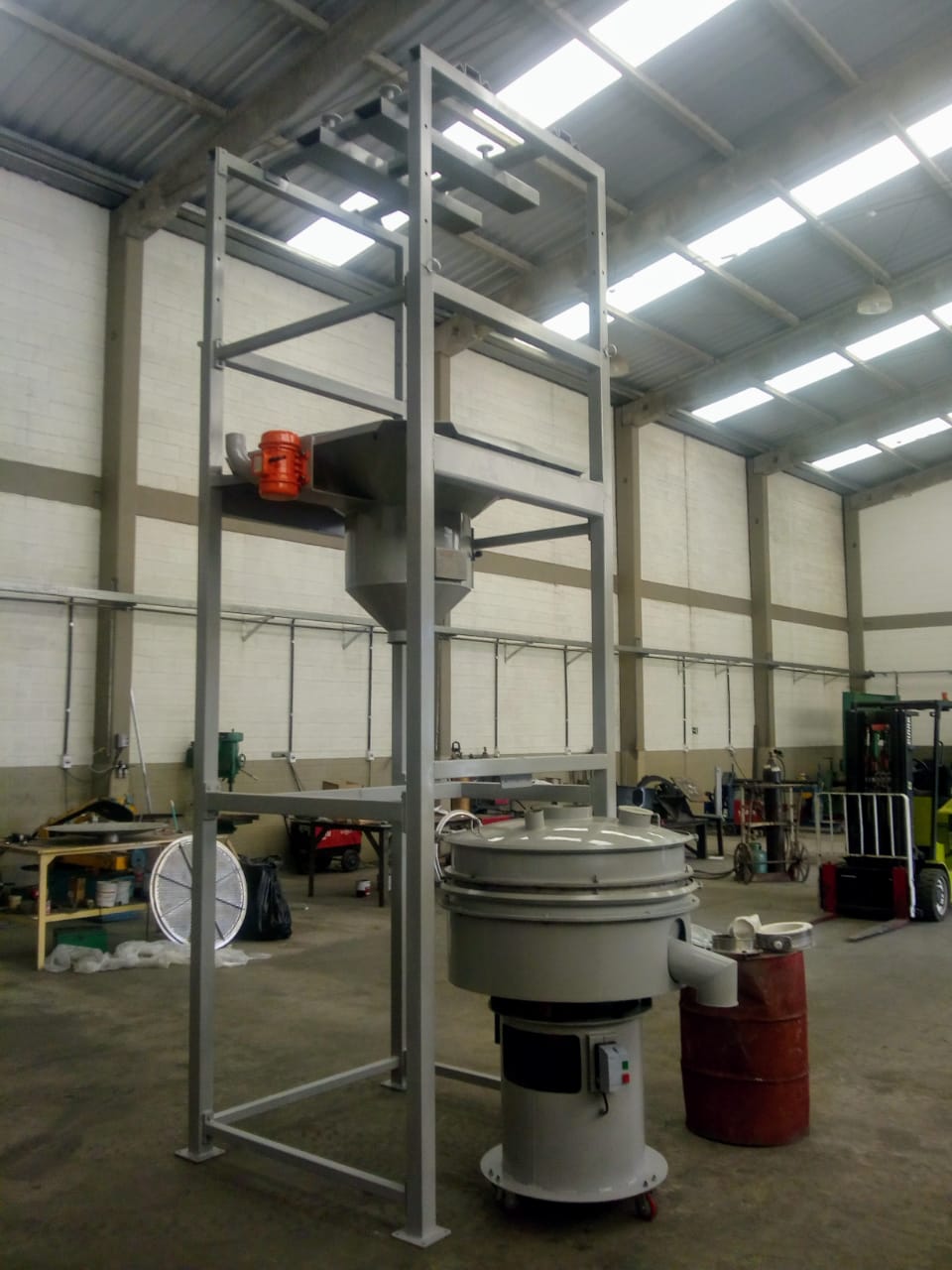

Descarregadores de big bag Vibramax modelo DBX
Estruturas de apoio para descarregamento de big bag

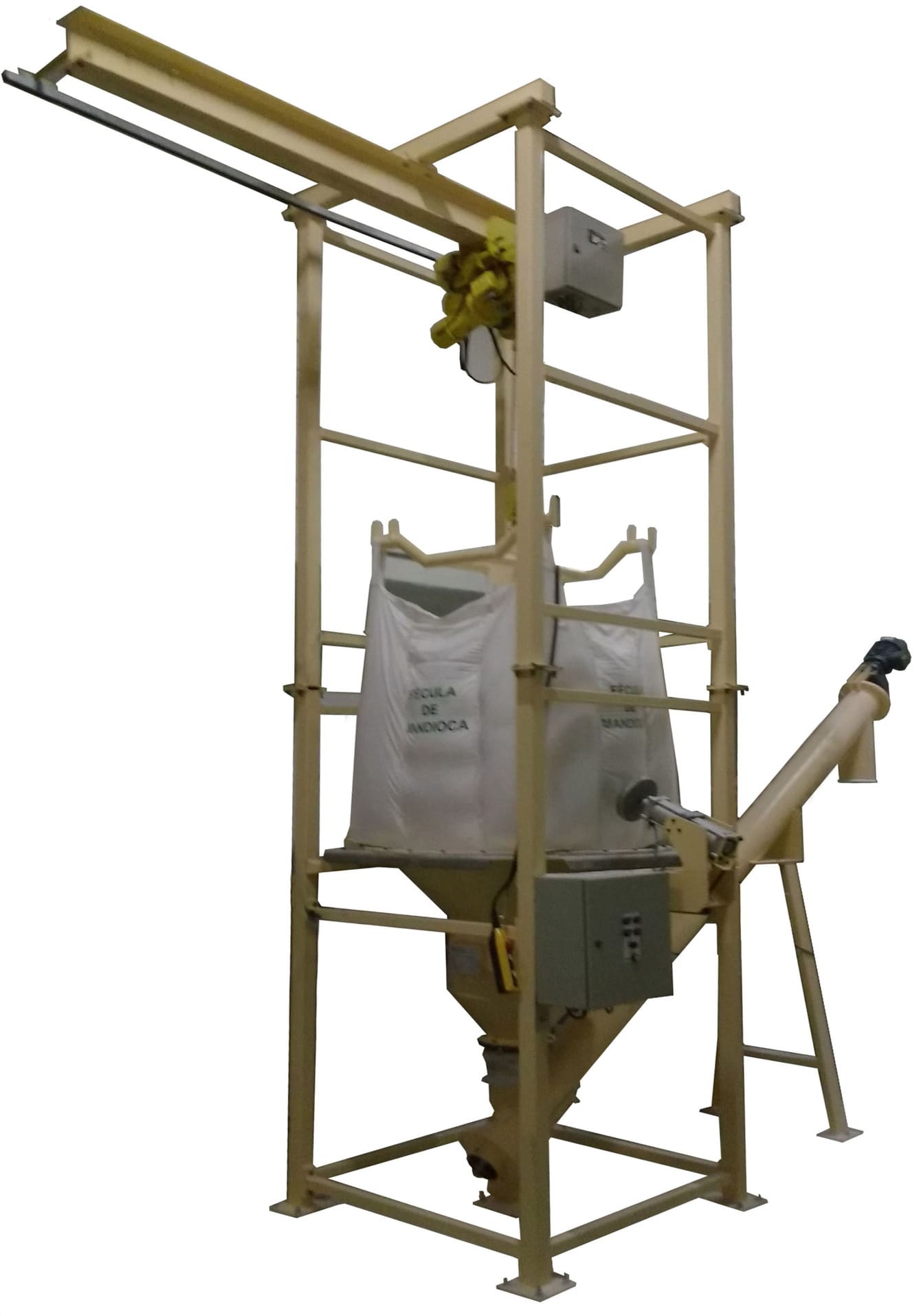

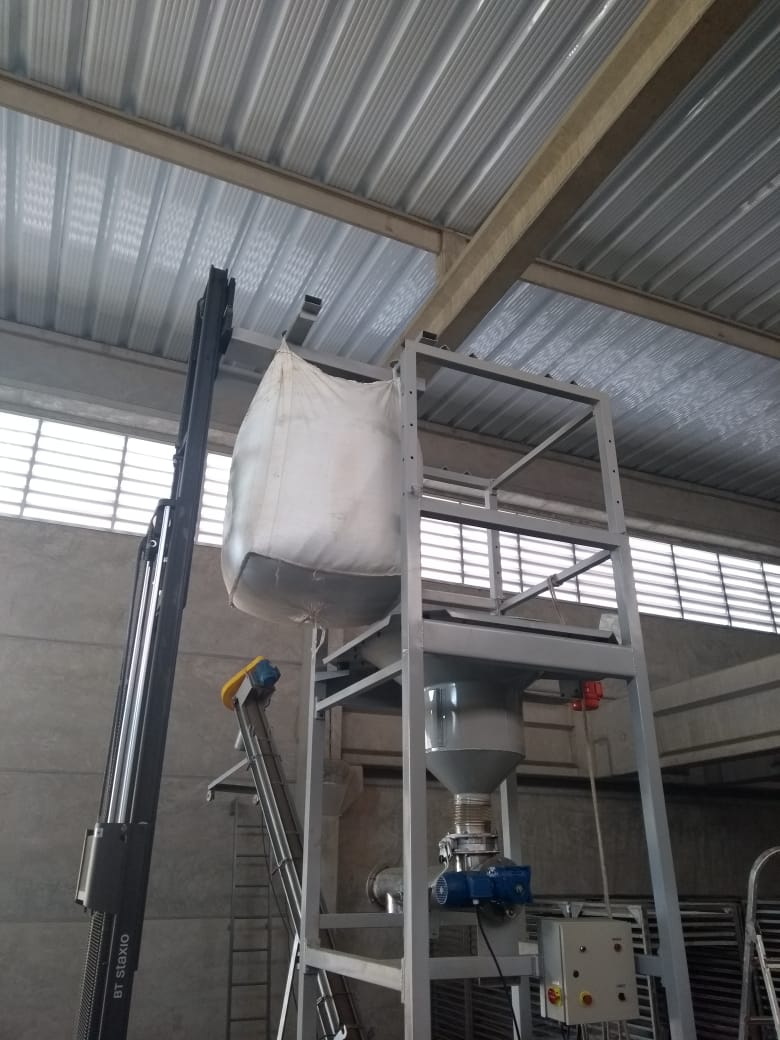

O bag que contém a matéria-prima possui quatro alças sendo uma em cada canto, a empilhadeira chega com o suporte de içamento do big bag encaixado no garfo, o operador por sua vez, vai prender as quatro alças neste suporte, suspender e transportar até a unidade de descarga, onde será elevado e posicionado na estrutura suporte.

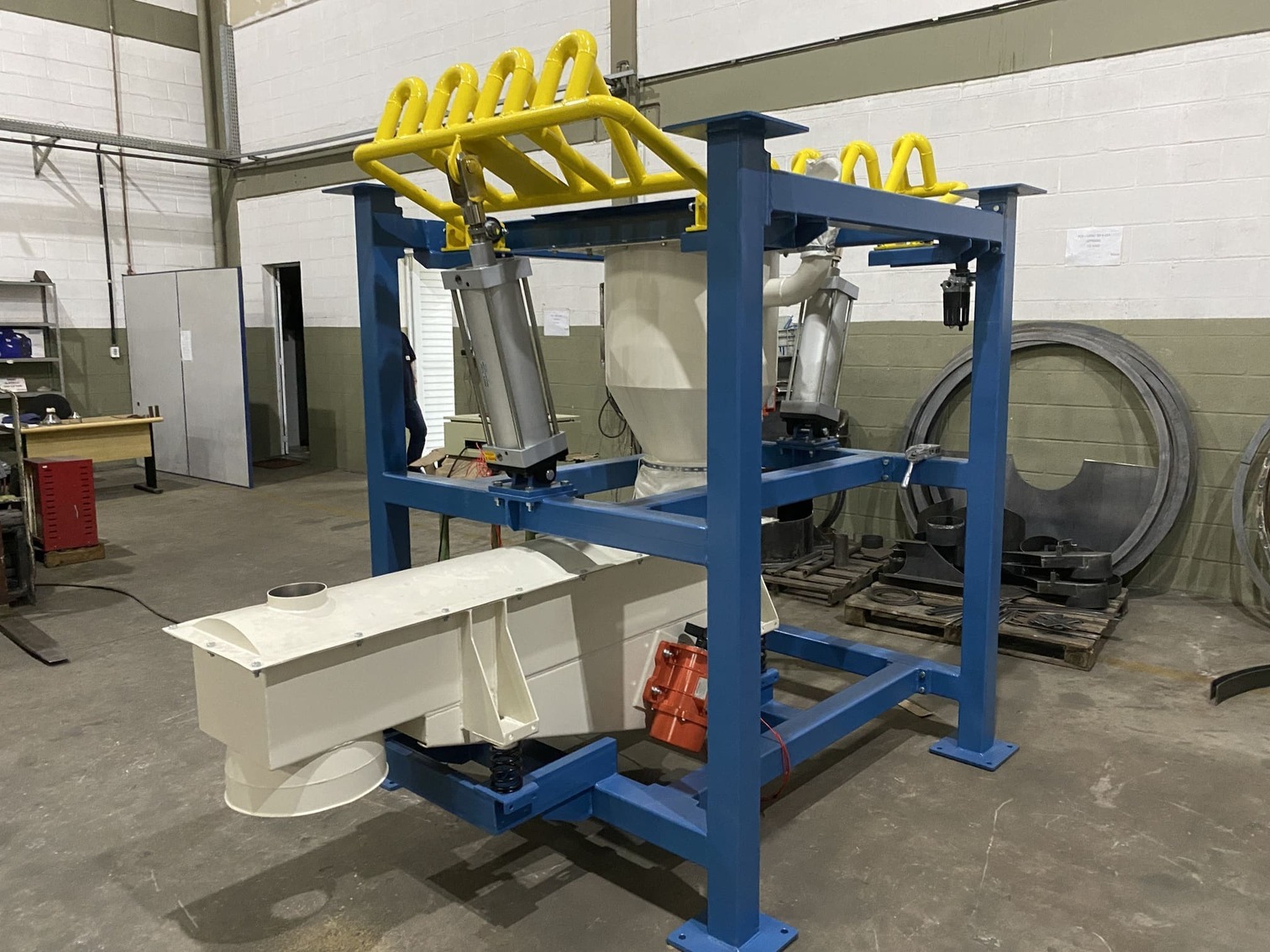

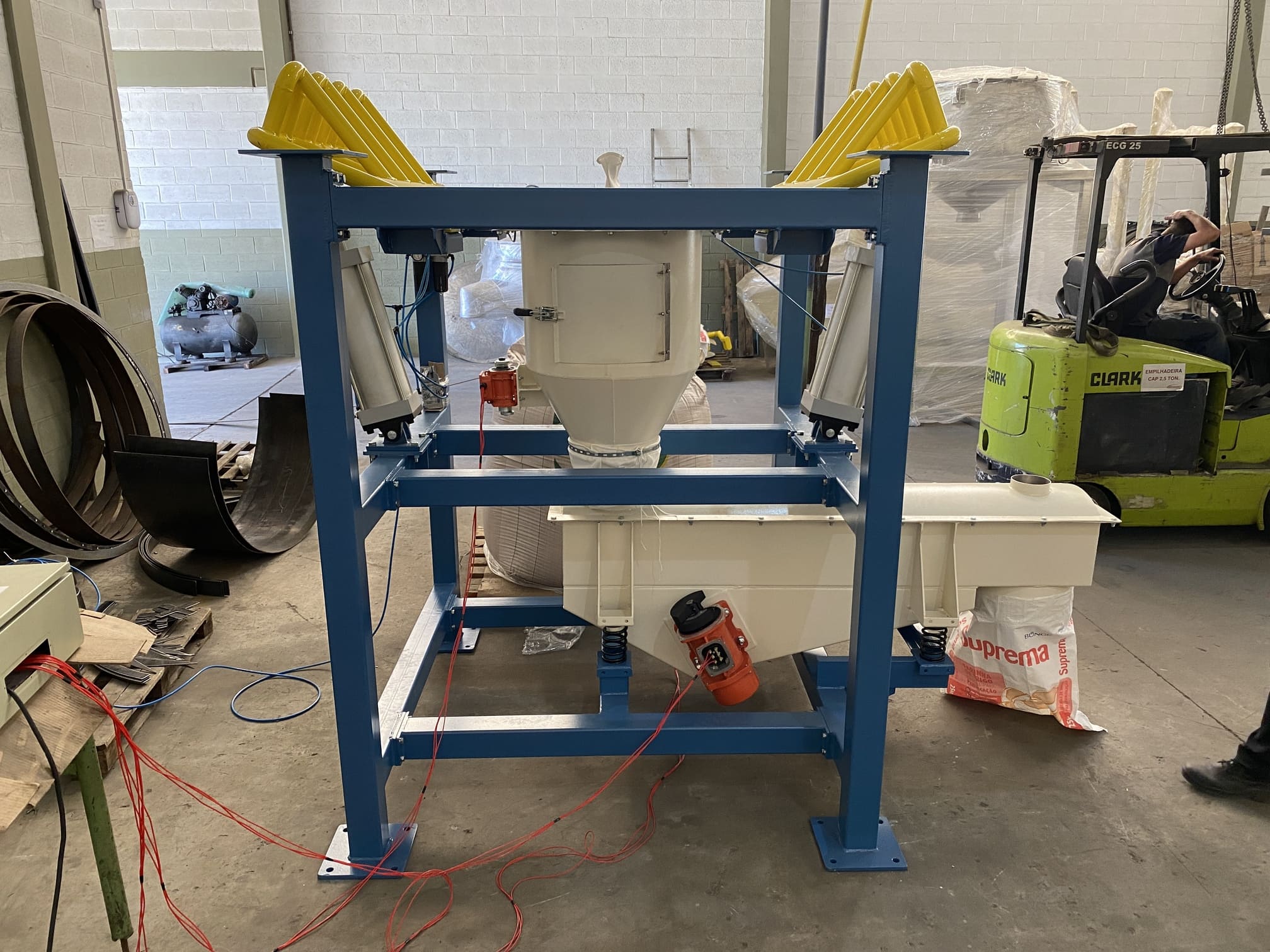

A concepção telescópica dos descarregadores de big bag torna possível ajustar a altura e adaptar-se rapidamente para as dimensões do saco a granel, com a ajuda de cilindros pneumáticos, ou manualmente com pinos.
Elevação pneumática é perfeita quando o tipo de big bag a ser pendurado muda frequentemente o tipo de matéria prima, onde vai haver necessidade de adaptações de alturas diferentes para operação de descarga.
O funil dos descarregadores de big bag são equipados com vibrador eletromecânico que ajuda na descarga do material a granel.
Ao iniciar o descarregamento do bag, um ligeiro vácuo é criado no interior do recipiente. Para evitar poeiras no ambiente de trabalho, na moega onde apoia o bag, existe uma junta de vedação. A captação da poeira e feita por uma manga de feltro posicionada na saída lateral conforme mostrada. Também pode ser conectado nesta saída uma mangueira aproveitando algum sistema de exaustão existente no ambiente de trabalho.

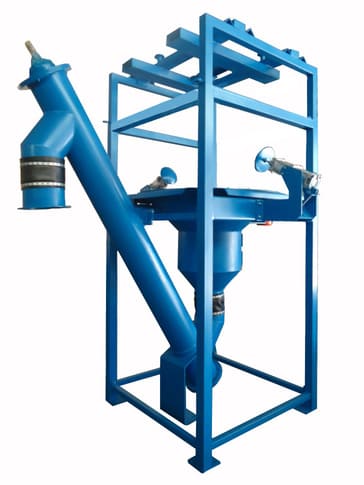

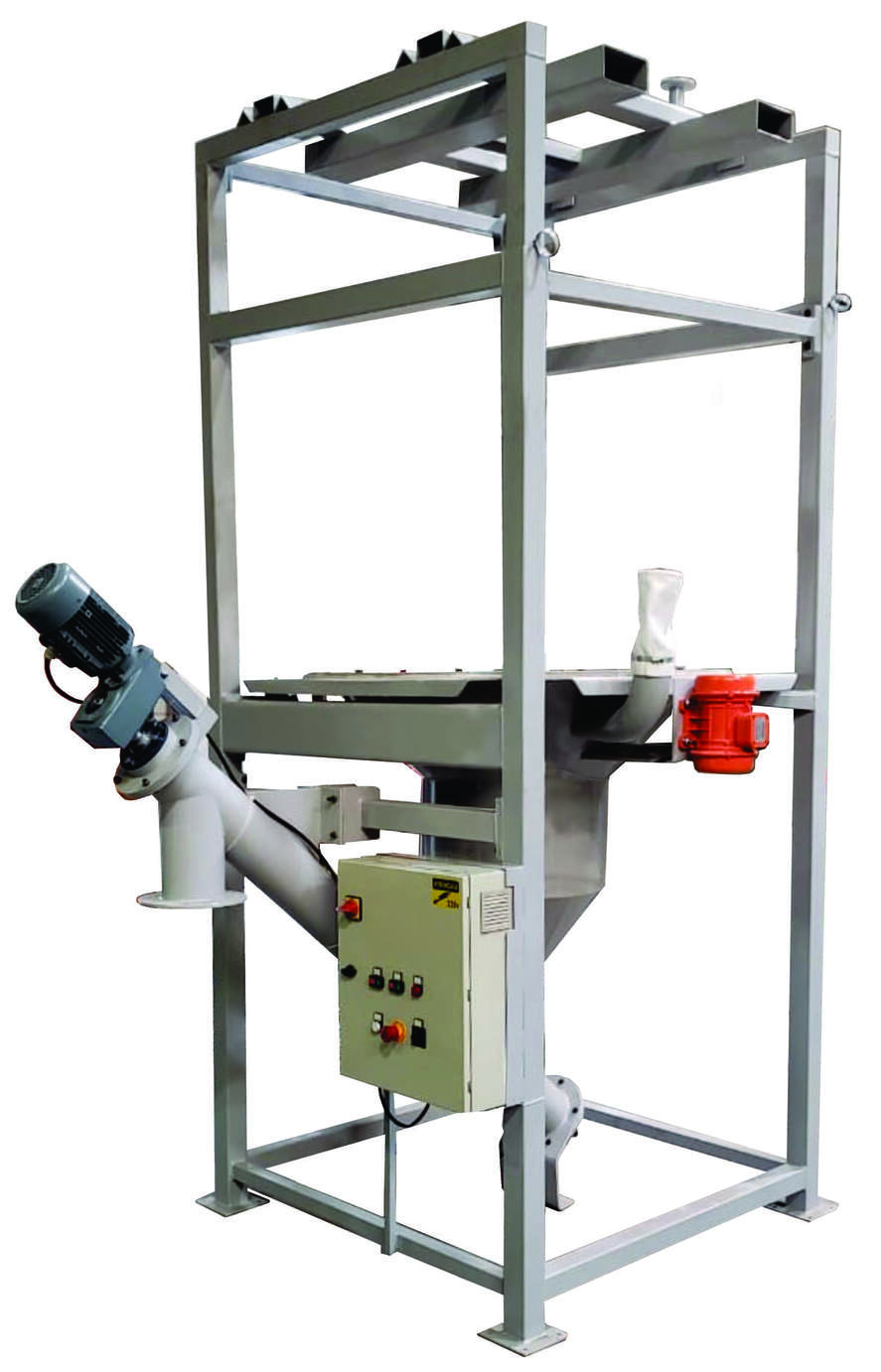

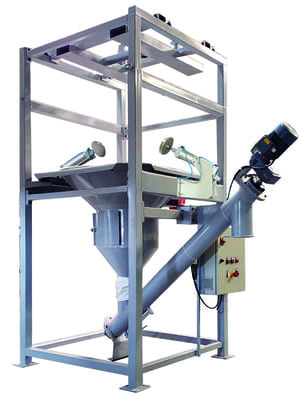

O funil de descarga, onde é derramado o produto, pode ser equipado na boca de saída com roscas transportadoras, calhas vibratórias, transportadores pneumáticos.
Opções para os descarregadores de big bag:
- Vibrador para funil montado sobre molas de borracha;
- Apalpadores laterais por intermédio de pistões pneumáticos com ação direta para o bag, quebrando torrões e facilitando o processo de descarga do produto à granel;
- Pistões pneumáticos para ajustar a altura do big bag;
- Extrator de fundo plano com extrator de parafuso ou extrator espiral em casos de materiais com baixa fluência;
- Desgrumador e/ou quebrador de pontes.
- Sistema de pesagem por subtração em células de carga para a dosagem precisa e confiável.
- Fabricação em aço carbono SAE 1020 ou em inoxidável AISI 304 ou 316.
